　　导语：220千伏梨园输变电工程对侧220千伏茶山站扩建工程需将茶山站现有220kV配电装置及构支架全部拆除后再重建，采用预制仓成套设备，包含继保小室预制舱及220kV GIS预制舱，其中继保室预制舱尺寸为12.6米×10.2米×3.6米，共4个模块，单个模块重量在15-17吨；GIS预制舱尺寸为65米×12.5米×9.4米，共36个模块，单个模块重量在4-7吨，茶山站预制舱为南方电网首套220千伏预制舱，国内首套新材料三层预制舱。

　　一、工厂化预制及模块化分割技术。

　　茶山站预制舱产品根据设备安装及功能需求、场地及运输限制等要求，灵活调整预制舱模块尺寸和布置，能够适用多种使用场景的需求，现场可直接整体吊装到位，无需额外占用现场场地；同时工厂化的预制，可以大大缩短现场的施工及建设周期，现场施工周期比传统钢筋混凝土建筑缩短77%。

　　图1 预制舱“云山珠水”的外观与环境融为一体

　　二、快速拼接定位技术。

　　对于多层预制舱式变电站，上、下层预制舱之间的拼接难度较大，同时上、下层之间拼接时需来回起吊调整位置，以满足相对位置需求，使得拼接过程繁琐、拼接效率低，本站建设过程应用了一项预制舱快速拼接定位技术，通过设置在上下层之间的锥形定位销及定位板导向孔之间的配合，大大减少现场来回调整的工作。

　　图2 预制舱模块拼装

　　三、非金属外围护技术

　　预制舱外墙采用复合材料一体式外围护，内外蒙皮采用高耐候高强度玻璃纤维复合材料，中间芯材填充不燃孔隙保温材料（水泥、硅酸钙等无机物发泡工艺制备），具备良好的耐久性、耐火性、隔热性；同时从材料层面根治锈蚀问题，另外外围护壁板可以选配增加憎水性能，选配后的壁板具有“荷叶效应”般的易清洁效果，水落在材料表面，接触角大于110度，会以水珠的形式在重力作用下滚落并带走表面的灰尘，可极大提高舱体美观性，减少舱体外围护清洁维保次数与成本，更加符合绿色低碳环保的要求。

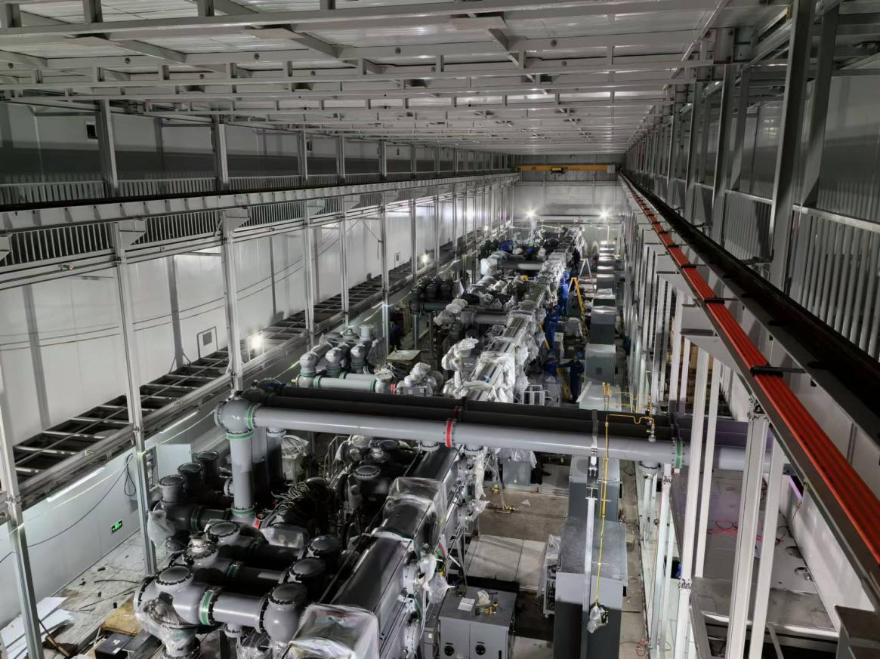

　　图3 预制舱内部图

　　四、优化运维措施布置

　　茶山站预制舱配置行车，方便后期舱内的GIS设备吊装检修；舱内设置三层检修走廊平台，方便预制舱拼接就位的操作、行车的安装以及后期顶部风机等电气设备的检修工作，同时在平台周边增设防护围栏防止失足跌落，工作人员可以直接在安全检修平台上进行操作，保证了人员安全；顶盖顶部设置防坠落措施，为现场顶盖防水及后期运维检修提供安全绳的挂点。
